垃圾處理
垃圾資源回收廠主要系統
- 垃圾收受系統(Refuse receiving system)
- 焚化系統(Combustion system)
- 空氣系統(Air supply system)
- 鍋爐系統(Boiler system)
- 廢氣處理系統(Flue gas cleaning system)
- 汽輪發電機系統(Turbine generator system)
- 氣冷式冷凝系統(Air-cooled system)
- 飼水系統(Boiler feed water system)
- CCCW系統(Closed circuit cooling system)
- 灰渣收集系統(Ash collection system)
- 廢水處理系統(Waste water treatment system)
- 電機設備系統(Electrical equipment system)
- 控制系統(Control system)
- 輔助設備(Auxiliary equipment)

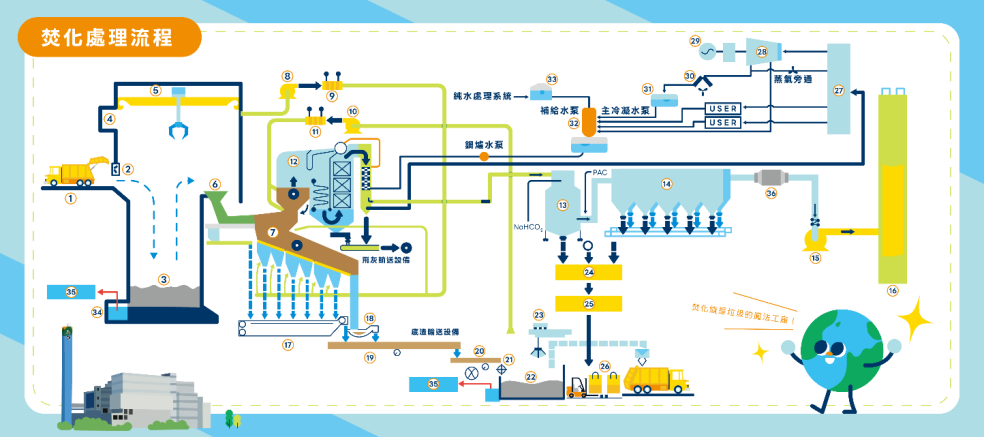

焚化處理流程
| 01 | 垃圾傾卸平台 |
|---|---|
| 02 | 垃圾傾卸門 |
| 03 | 垃圾貯坑 |
| 04 | 垃圾吊車操作室 |
| 05 | 垃圾吊車 |
| 06 | 垃圾進料斜槽 |
| 07 | 爐床 |
| 08 | 下燃空氣送風機(變頻控制) |
| 09 | 下燃空氣預熱器 |
| 10 | 上燃空氣送風機(變頻控制) |
| 11 | 上燃空氣預熱器 |
| 12 | 蒸氣鍋爐 |
| 13 | 乾式洗煙塔 |
| 14 | 袋式集塵器(雙效觸媒薄膜濾袋) |
| 15 | 誘引風機(變頻控制) |
| 16 | 煙囪 |
| 17 | 刮板式鍊板輸送機 |
| 18 | 底渣推出器 |
| 19 | 第一段底渣震動輸送機 |
|---|---|
| 20 | 第二段底渣震動輸送機 |
| 21 | 拋投機 |
| 22 | 灰渣貯坑 |
| 23 | 灰渣吊車 |
| 24 | 飛灰輸送設備 |
| 25 | 飛灰固化設備 |
| 26 | 自動打包 |
| 27 | 主要蒸汽集管箱 |
| 28 | 汽輪機 |
| 29 | 發電機 |
| 30 | 氣冷式冷凝器 |
| 31 | 主冷凝水貯槽 |
| 32 | 脫氣塔 |
| 33 | 補給水槽 |
| 34 | 垃圾貯坑滲出水槽 |
| 35 | 廢水處理廠 |
| 36 | 選擇性觸媒還原脫硝系統(SCR) |
